Passe-câbles 3 canaux Ø 46 mm CP1031 – Charge 20 T Images
Passe-câbles CP1031 à 3 canaux de Ø 46 mm pour protéger les câbles au sol sur les chantiers et dans les zones techniques. Avec sa structure noire et jaune, il facilite le repérage des passages de câbles. Dimensions : 910 × 500 × 70 mm. Charge maximale annoncée : 20 tonnes. Accessoires de raccordement disponibles.
Le passe-câbles CP1031 permet de protéger jusqu'à trois câbles ou réseaux au sol grâce à ses 3 canaux de 46 mm de diamètre.
Conçu pour les environnements professionnels, il facilite l'organisation des traversées de câbles dans les zones de travaux, les installations techniques et les espaces nécessitant un franchissement protégé.
Sa finition noire et jaune améliore la visibilité du dispositif et permet de repérer plus facilement le passage au sol.

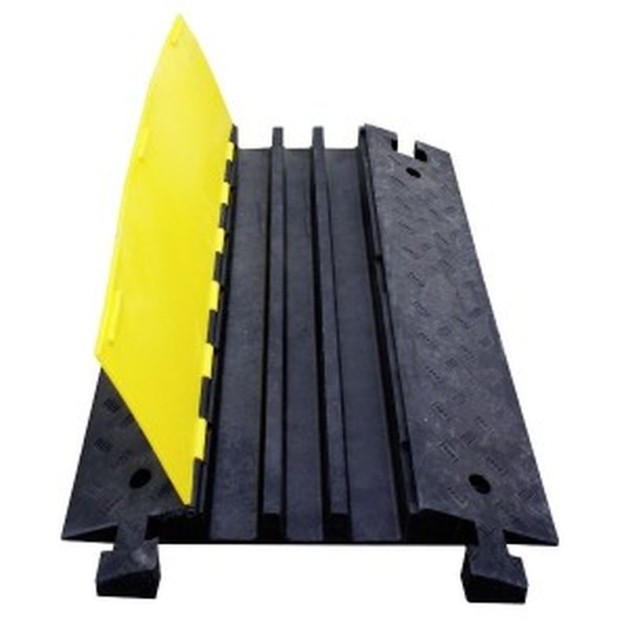

Le CP1031 dispose de trois passages indépendants permettant de regrouper plusieurs câbles dans un même élément.
Cette configuration présente plusieurs avantages :
Protéger jusqu'à trois câbles de diamètre compatible.
Organiser les réseaux traversant une zone de circulation.
Limiter l'exposition des câbles aux contraintes du passage.
Identifier visuellement la zone de franchissement.
Faciliter l'aménagement des installations techniques temporaires.
Les dimensions des canaux doivent être vérifiées en fonction du diamètre extérieur réel des câbles à protéger.
Le passage de câbles CP1031 peut notamment être utilisé dans :
Les chantiers de construction et de rénovation.
Les zones de travaux publics.
Les ateliers et bâtiments industriels.
Les installations techniques temporaires.
Les espaces logistiques nécessitant des traversées de câbles.
Les opérations de maintenance et d'aménagement.
Il contribue à organiser les réseaux au sol tout en facilitant leur identification dans les zones de travail.
Le CP1031 présente une charge maximale annoncée de 20 tonnes, selon les caractéristiques du fabricant.
Cette capacité doit être appréciée en fonction des conditions réelles d'utilisation, notamment de la répartition des charges, du support et du type de véhicule.
Le dispositif doit être installé conformément aux recommandations du fabricant.

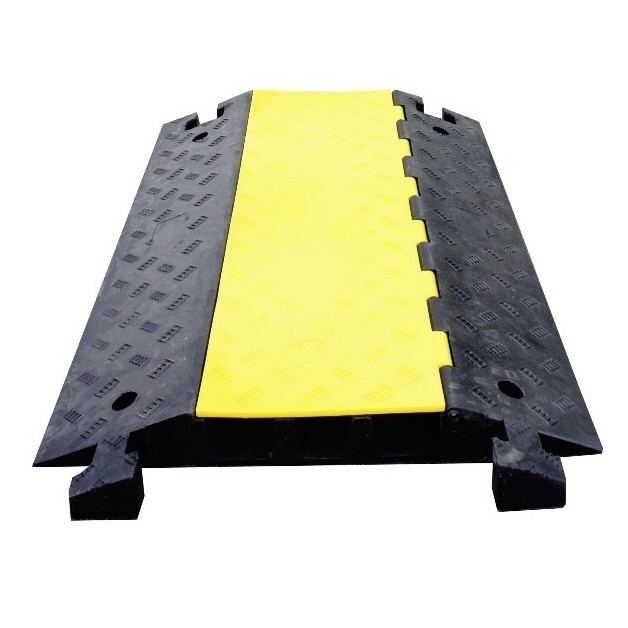

Le passe-câbles CP1031 associe une structure noire à une partie jaune de signalisation.

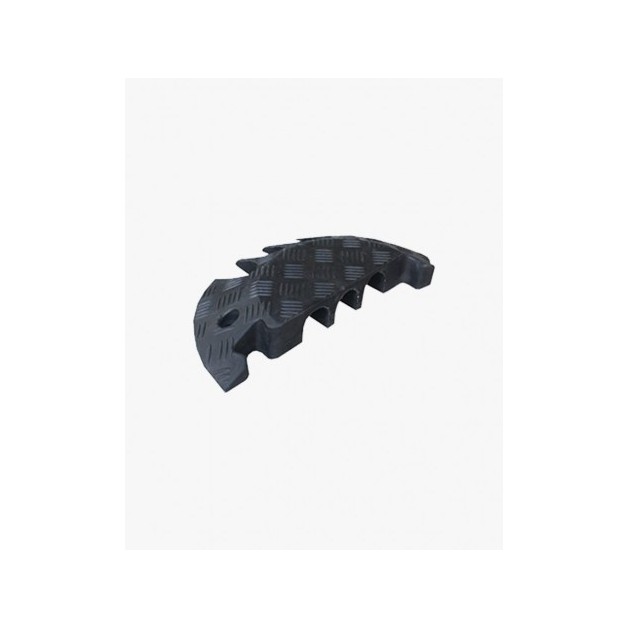

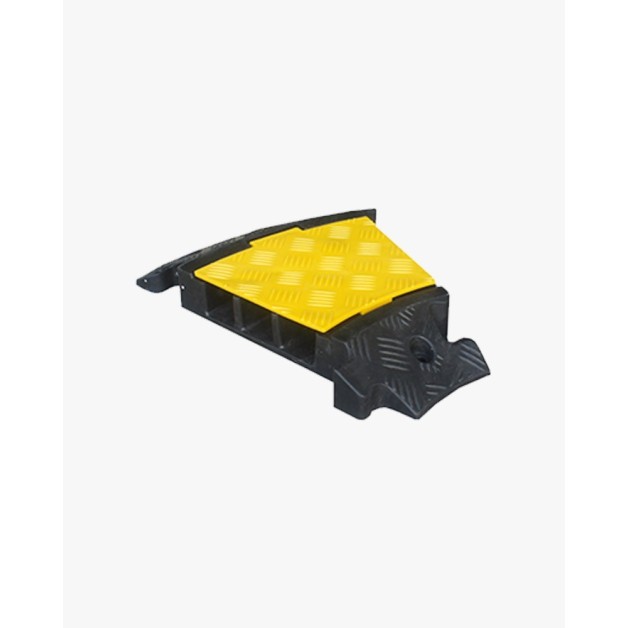

La gamme comprend également une pièce de raccordement CPR1031, permettant de compléter l'installation selon la configuration souhaitée.
Une colle de fixation RQGlue est proposée sur demande.
| Caractéristique | CP1031 |
|---|---|
| Référence | CP1031 |
| Nombre de canaux | 3 |
| Diamètre des canaux | 46 mm |
| Longueur | 910 mm |
| Largeur | 500 mm |
| Hauteur | 70 mm |
| Coloris | Jaune / noir |
| Charge maximale annoncée | 20 tonnes |
| Poids | 19,2 kg |
| Référence | Désignation | Poids |
|---|---|---|
| CPR1031 | Pièce de raccordement | 5 kg |
| RQGlue | Colle de fixation sur demande | 0,60 kg |
Avec ses trois canaux de 46 mm, sa signalisation noire et jaune et ses accessoires de raccordement, le passe-câbles CP1031 constitue une solution pour aménager des traversées de câbles dans les environnements professionnels.
Ses dimensions de 910 × 500 × 70 mm permettent de prévoir son intégration dans les zones techniques et les espaces de travaux.
Pour les installations à deux canaux de 35 mm, découvrez notre passe-câbles CP202.
Pour une configuration à quatre canaux de 35 mm, consultez le CP402.
Pour les réseaux de plus grand diamètre, découvrez également notre passe-câbles pliant CPK800 à deux canaux de 80 mm.
