Passage de câble 4 canaux CP402

Passage de câbles CP402 à 4 canaux avec couvercle articulé

Le passage de câbles CP402 est une solution modulaire destinée à protéger les câbles électriques et les conduites hydrauliques installés au sol dans les environnements professionnels.

Doté de 4 canaux de Ø 35 mm, il permet d'organiser plusieurs réseaux dans un même dispositif de protection, tout en facilitant leur franchissement dans les zones de circulation.

Son couvercle articulé permet d'introduire les câbles par le dessus, sans avoir à les enfiler sur toute la longueur du passage.

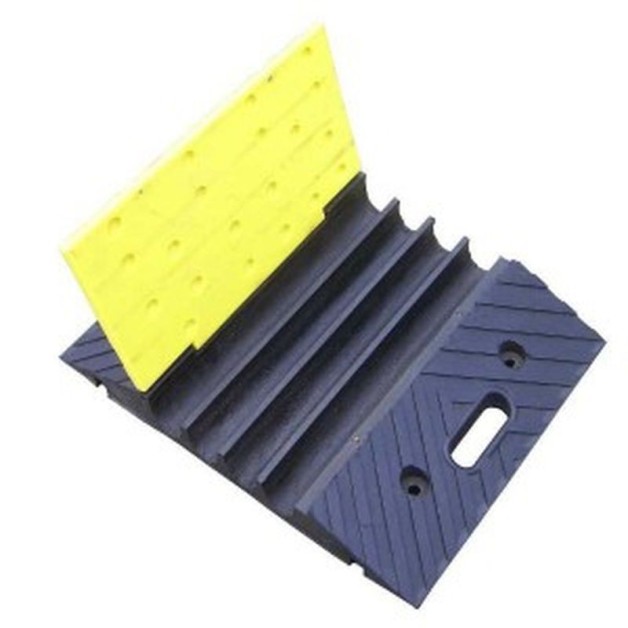

Un couvercle articulé pour faciliter l'installation

Le passage de câbles CP402 dispose d'un couvercle ouvrant, permettant un accès direct aux quatre canaux.

Cette conception présente plusieurs avantages :

• Mise en place des câbles directement par le dessus.

• Organisation de quatre câbles ou conduites dans des passages distincts.

• Accès facilité aux réseaux lors des interventions.

• Fermeture du couvercle par deux vis.

• Protection des installations dans les zones de passage.

Le dispositif convient particulièrement aux installations temporaires et aux cheminements techniques nécessitant des interventions régulières.

Un système modulaire pour les cheminements de câbles

La gamme CP402 comprend plusieurs éléments permettant d'adapter le parcours des câbles à la configuration du site.

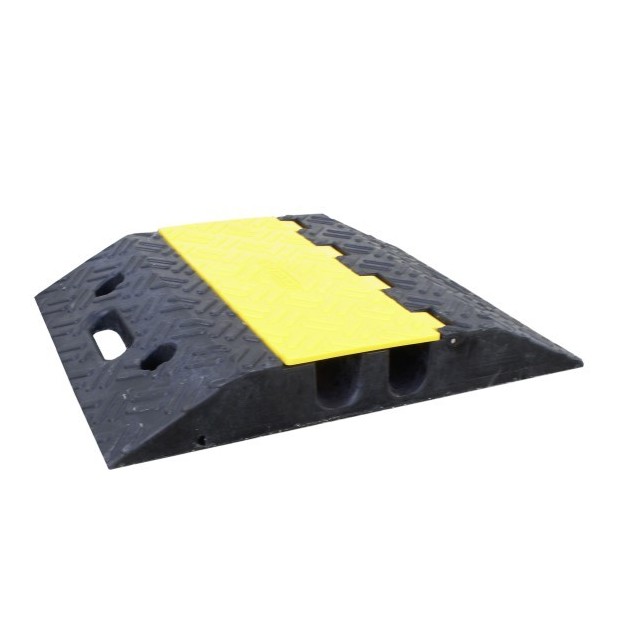

Élément droit CP402

L'élément principal comporte quatre canaux de Ø 35 mm. Il permet de constituer des passages rectilignes et de prolonger le cheminement par assemblage de plusieurs modules.

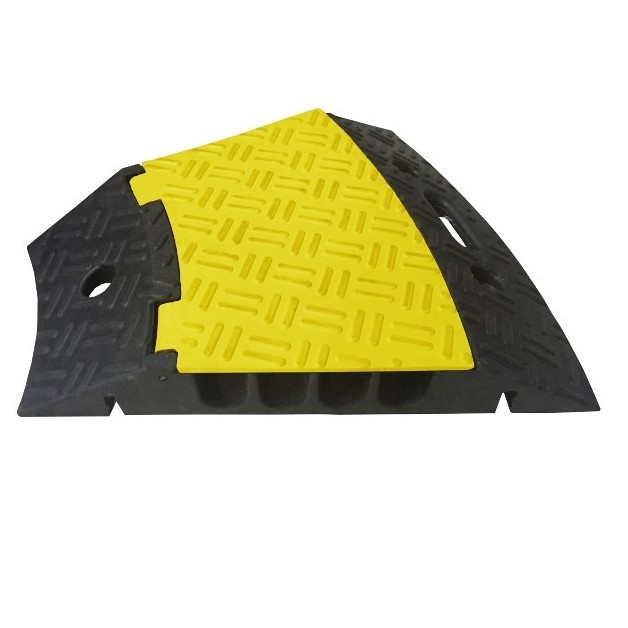

Élément de coin CPR402

L'élément de coin permet de réaliser un changement de direction à 90° tout en conservant les quatre passages de câbles.

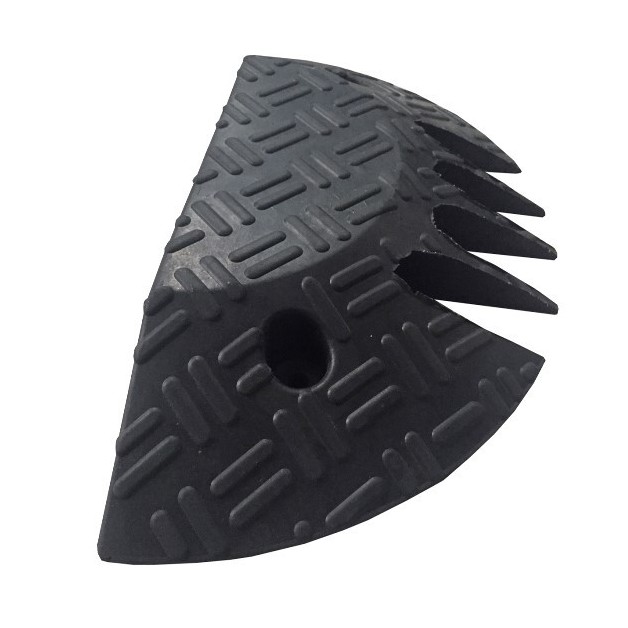

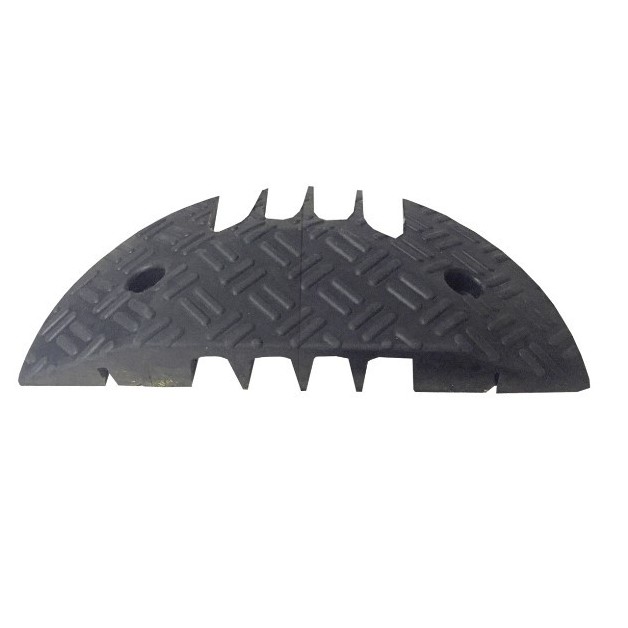

Embout de finition CPE402

L'embout permet de terminer proprement une installation et d'assurer une transition en extrémité du passage de câbles.

Les éléments peuvent être assemblés à l'aide des liaisons prévues à cet effet.

Une protection adaptée aux environnements professionnels

Le passage de câbles CP402 peut être utilisé dans différents contextes :

• Chantiers de construction et de travaux publics.

• Installations électriques provisoires.

• Sites industriels et ateliers.

• Zones techniques et espaces de maintenance.

• Plateformes logistiques.

• Manifestations et installations événementielles.

Sa conception modulaire facilite l'aménagement des passages de câbles en fonction des contraintes de circulation et de l'implantation des équipements.

Résistance et fixation au sol

Les éléments de la gamme CP402 présentent une résistance annoncée jusqu'à 20 tonnes, selon les caractéristiques communiquées pour ce produit.

Des fixations au sol peuvent être utilisées pour maintenir les éléments en position.

La compatibilité avec les véhicules et les conditions de franchissement doit être vérifiée en fonction de la charge, de la vitesse de circulation et de la nature du support.

Dimensions et références disponibles

La gamme comprend trois éléments principaux :

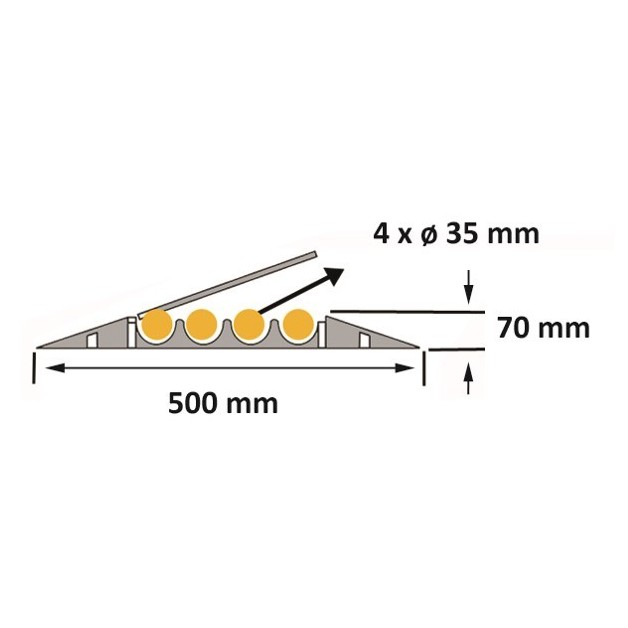

• CP402 : élément droit à 4 canaux Ø 35 mm, dimensions 500 × 400 × 65 mm, poids 8 kg.

• CPR402 : élément de coin à 90°, dimensions 250 × 50 × 70 mm, poids 3 kg.

• CPE402 : embout de finition, dimensions 200 × 500 × 65 mm, poids 1,30 kg.

Des accessoires de fixation et une colle polymère sont également proposés en option.

Le tableau technique ci-dessous permet de comparer les différentes références et leurs caractéristiques.
