Portique pivotant HBS 54

Portique pivotant HBS 54 pour parkings et accès de véhicules

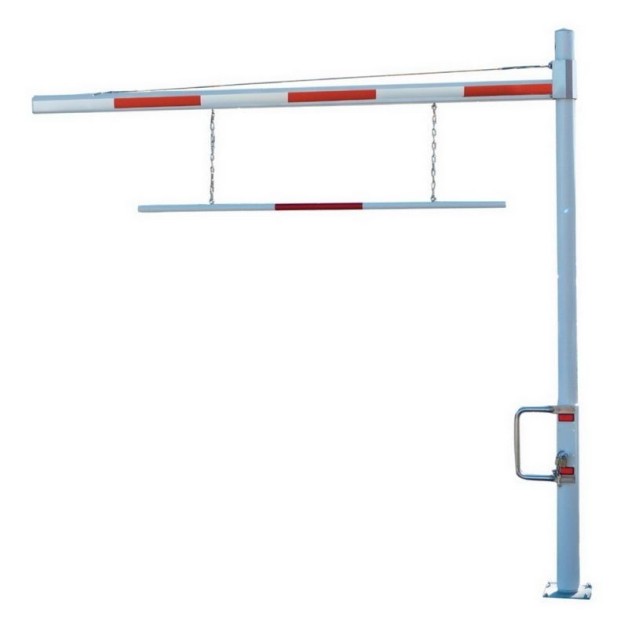

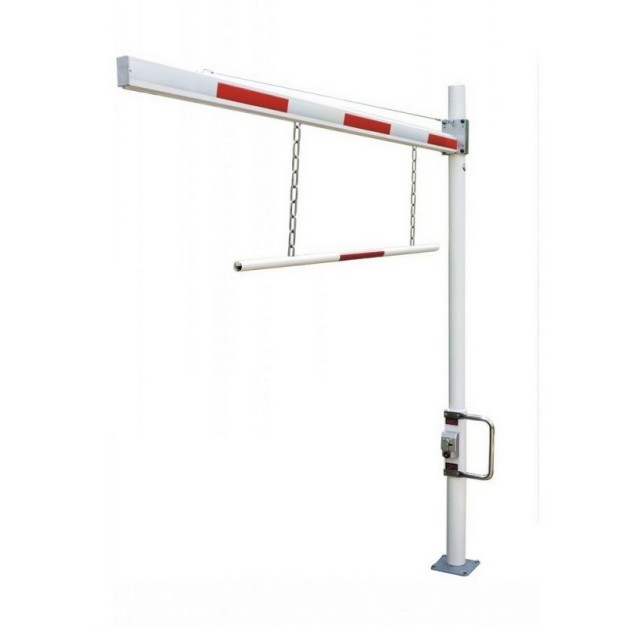

Le portique pivotant HBS 54 est conçu pour matérialiser une limitation de hauteur à l'entrée des parkings, voies d'accès et espaces de stationnement.

Grâce à son système d'ouverture pivotante à 360°, il permet de disposer d'un passage ouvrant tout en maintenant une limitation de hauteur lorsque le portique est en position fermée.

Une ouverture pivotante à 360°

Le portique HBS 54 est équipé d'un système permettant une ouverture pivotante à 360°.

Cette configuration convient notamment aux installations nécessitant un accès occasionnel pour certains véhicules, selon les modalités d'utilisation et de verrouillage prévues sur le site.

Le portique est proposé avec un verrouillage par cadenas, celui-ci n'étant pas fourni.

Une hauteur de passage réglable jusqu'à 3,80 m

Le HBS 54 dispose d'un système de réglage de la hauteur par câble de tension.

La hauteur de passage est réglable jusqu'à 3 800 mm, permettant d'adapter le dispositif aux contraintes d'accès du parking ou de la voie concernée.

La hauteur retenue doit être définie en fonction des véhicules autorisés et des conditions d'installation.

Plusieurs largeurs de passage disponibles

Le portique pivotant HBS 54 est décliné en différentes références pour répondre aux besoins des accès de dimensions variées.

Selon les configurations proposées, les largeurs de passage comprennent :

• 2 m, 2,50 m et 3 m.

• 3,50 m, 5 m, 5,50 m et 6 m.

• Des configurations à deux parties de 2 × 3,50 m jusqu'à 2 × 5,50 m.

La gamme comprend ainsi des solutions adaptées à différentes largeurs d'accès, jusqu'à 11 m pour les configurations indiquées dans le tableau.

Les références précises sont présentées dans le tableau technique ci-dessous.

Une structure en acier galvanisé

Le portique HBS 54 est réalisé en acier galvanisé.

Ses montants sont constitués de tubes en acier de 101,6 × 2,9 mm.

Il bénéficie d'une finition laquée blanche RAL 9010, complétée par des bandes réfléchissantes rouges destinées à améliorer sa visibilité.

Cette conception convient aux installations extérieures nécessitant un dispositif métallique de limitation de hauteur.

Deux possibilités de fixation

Selon les contraintes du chantier, le portique peut être installé suivant deux configurations :

Fixation sur platine

Le modèle est prévu avec une platine de fixation de 250 × 250 mm, visserie non comprise.

Fixation par scellement

Une installation par scellement est également possible, à préciser lors de la commande.

Le choix de la fixation dépend de la nature du support et des contraintes d'implantation.

Caractéristiques techniques du portique HBS 54

• Modèle : HBS 54.

• Type : portique de hauteur pivotant.

• Ouverture : 360°.

• Hauteur de passage : réglable jusqu'à 3 800 mm.

• Réglage : par câble de tension.

• Matériau : acier galvanisé.

• Montants : tubes acier de 101,6 × 2,9 mm.

• Finition : laquage blanc RAL 9010.

• Signalisation : bandes réfléchissantes rouges.

• Verrouillage : par cadenas, non fourni.

• Fixation : sur platine de 250 × 250 mm ou par scellement à préciser à la commande.

• Fabrication : allemande.

Un portique pivotant pour les collectivités et professionnels

Le portique de hauteur pivotant HBS 54 peut être intégré aux aménagements des parkings publics ou privés, entreprises, collectivités et sites professionnels.

Ses différentes largeurs, son ouverture pivotante et sa hauteur réglable permettent de sélectionner une configuration en fonction des besoins d'organisation des accès.

Le tableau technique ci-dessous présente les références disponibles et leurs largeurs de passage.
